হিট এক্সচেঞ্জারগুলির জন্য কীভাবে সঠিক টাইটানিয়াম অ্যালয় টিউব চয়ন করবেন

বেশিরভাগ হিট এক্সচেঞ্জার অ্যাপ্লিকেশনের জন্য, গ্রেড 2 টাইটানিয়াম (বাণিজ্যিকভাবে খাঁটি টাইটানিয়াম) এবং গ্রেড 5 টাইটানিয়াম (Ti-6Al-4V) সবচেয়ে উপযুক্ত পছন্দগুলি উপস্থাপন করে। গ্রেড 2 টাইটানিয়াম থেকে উত্পাদিত টাইটানিয়াম খাদ টিউবগুলি বেশিরভাগ রাসায়নিক প্রক্রিয়াকরণ এবং সামুদ্রিক পরিবেশের চাহিদা মেটাতে যথেষ্ট শক্তি সহ দুর্দান্ত জারা প্রতিরোধের প্রদর্শন করে; গ্রেড 5 টাইটানিয়াম, বিপরীতভাবে, উচ্চতর যান্ত্রিক শক্তি সরবরাহ করে, এটি উচ্চ-চাপ অপারেটিং অবস্থা বা কমপ্যাক্ট সিস্টেম ডিজাইনের জন্য আদর্শ করে তোলে। উপযুক্ত নির্বাচন টাইটানিয়াম খাদ পাইপটিউব প্রকার (বিজোড় বা ঢালাই), নির্দিষ্ট খাদ গ্রেড এবং প্রকৃত অপারেটিং অবস্থার মধ্যে একটি সতর্ক ভারসাম্য প্রয়োজন।

কেন টাইটানিয়াম খাদ টিউব ব্যবহার করুন?

I. হিট এক্সচেঞ্জারে টাইটানিয়াম অ্যালোয়ের প্রয়োগ

রাসায়নিক প্রক্রিয়াকরণ, সামুদ্রিক প্রকৌশল, বিদ্যুৎ উৎপাদন, এবং সমুদ্রের পানি নিষ্কাশন সহ বিভিন্ন শিল্পে তাপ এক্সচেঞ্জারগুলিতে টাইটানিয়াম খাদ টিউবগুলি ব্যাপকভাবে ব্যবহৃত হয়।

পেট্রোকেমিক্যাল শিল্পে, টাইটানিয়াম অ্যালয় টিউবগুলি ক্ষয়কারী মিডিয়া জড়িত তাপ বিনিময় ব্যবস্থায় নিযুক্ত করা হয়{0}}যেমন সালফিউরিক বা হাইড্রোক্লোরিক অ্যাসিড পরিচালনা করে-যেখানে তাদের ব্যতিক্রমী জারা প্রতিরোধ ক্ষমতা দীর্ঘ-সিস্টেমটির দীর্ঘমেয়াদী, স্থিতিশীল অপারেশন নিশ্চিত করে৷

সামুদ্রিক তাপ এক্সচেঞ্জারগুলিতে, টাইটানিয়াম অ্যালয় টিউবগুলি কার্যকরভাবে সমুদ্রের জলের ক্ষয়কে প্রতিরোধ করে যখন স্কেলিং এবং উপাদানের অবক্ষয় রোধ করে, যার ফলে সরঞ্জামের পরিষেবা জীবন প্রসারিত হয়।

পাওয়ার প্ল্যান্ট কনডেন্সার এবং সামুদ্রিক জলের বিশুদ্ধকরণ সুবিধাগুলিতে, টাইটানিয়াম অ্যালয় টিউবের উচ্চ তাপ স্থানান্তর দক্ষতা এবং স্থায়িত্ব ক্রমাগত সরঞ্জাম পরিচালনা নিশ্চিত করার জন্য গুরুত্বপূর্ণ।

জিওথার্মাল পাওয়ার জেনারেশনে, টাইটানিয়াম হিট এক্সচেঞ্জারগুলি উচ্চ-তাপমাত্রা এবং উচ্চ-চাপ মিডিয়া সহ্য করতে সক্ষম; উপরন্তু, ভ্যানাডিয়াম রেডক্স ফ্লো ব্যাটারিতে, তারা 10-40 ডিগ্রির সর্বোত্তম পরিসরের মধ্যে ইলেক্ট্রোলাইট তাপমাত্রা বজায় রাখতে কাজ করে, যার ফলে ব্যাটারির কার্যকারিতা রক্ষা করে।

২. অন্যান্য উপকরণের উপর মূল সুবিধা

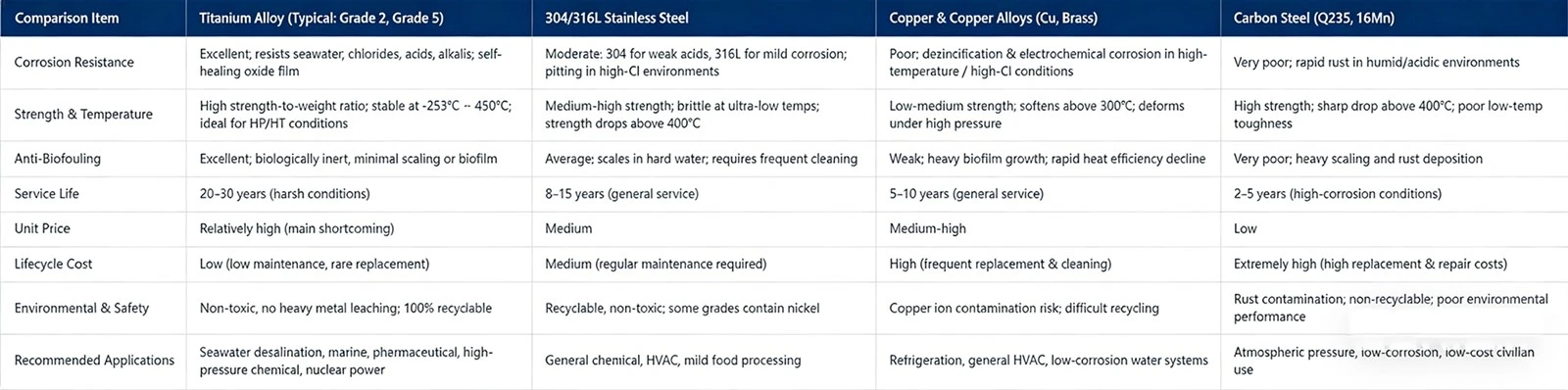

স্টেইনলেস স্টিল, তামা এবং কার্বন স্টিলের মতো সাধারণ উপকরণগুলির তুলনায়, টাইটানিয়াম অ্যালয় টিউবগুলি উল্লেখযোগ্য সুবিধা দেয়।

প্রথমটি হল তাদের ক্ষয় প্রতিরোধ ক্ষমতা: টাইটানিয়াম তার পৃষ্ঠে একটি ঘন টাইটানিয়াম ডাই অক্সাইড (TiO₂) অক্সাইড ফিল্ম গঠন করে, যা কার্যকরভাবে এটিকে অ্যাসিড, ক্ষার, লবণ এবং ক্লোরাইড আয়ন দ্বারা সৃষ্ট ক্ষয় থেকে নিরোধক করে।

3% বা তার কম ঘনত্বে হাইড্রোক্লোরিক অ্যাসিডযুক্ত পরিবেশে, টাইটানিয়ামের বার্ষিক ক্ষয় হার 0.01 মিমি-এর নিচে থাকে, যা সরঞ্জামগুলিকে 15 বছরেরও বেশি সময়ের পরিষেবা জীবন অর্জন করতে দেয়। ক্লোর-ক্ষার শিল্পে, টাইটানিয়াম হিট এক্সচেঞ্জারগুলি ভেজা ক্লোরিন গ্যাস থেকে ক্ষয় প্রতিরোধের প্রদর্শন করে, যার বার্ষিক ক্ষয় হার একইভাবে 0.01 মিমি-এর নিচে থাকে, যা 316L স্টেইনলেস স্টিলের তুলনায় উল্লেখযোগ্যভাবে উচ্চতর।

দ্বিতীয়টি হল টাইটানিয়ামের তাপ পরিবাহিতা: টাইটানিয়াম হিট এক্সচেঞ্জারগুলি একটি তাপ স্থানান্তর সহগ প্রদর্শন করে যা ঐতিহ্যবাহী সরঞ্জামগুলির তুলনায় 35% থেকে 40% বেশি। তাদের তাপ স্থানান্তর সহগ 14,000 W/(m²· ডিগ্রী) এ পৌঁছাতে পারে, যার অর্থ প্রতি ইউনিট এলাকায় তাদের তাপ বিনিময় ক্ষমতা ঐতিহ্যবাহী সরঞ্জামের তুলনায় 3 থেকে 7 গুণ বেশি।

একটি টাইটানিয়াম খাদ টিউব নির্বাচন করা: মূল বিষয়গুলি

I. বিজোড় বনাম ঢালাই টিউব

বিজোড় এবং ঢালাই টাইটানিয়াম খাদ টিউব মধ্যে পছন্দ নির্দিষ্ট প্রকল্পের প্রয়োজনীয়তা, চাপ শর্ত, এবং খরচ বিবেচনার উপর নির্ভর করে।

বিজোড় টাইটানিয়াম খাদ টিউবছিদ্র, হট রোলিং এবং অঙ্কনের মতো প্রক্রিয়াগুলির মাধ্যমে অবিচ্ছেদ্যভাবে গঠিত হয়; তারা কোন ঢালাই সীম বৈশিষ্ট্যযুক্ত, অভিন্ন যান্ত্রিক বৈশিষ্ট্য ধারণ করে, এবং শক্তিশালী চাপ{0}} বহন করার ক্ষমতা প্রদান করে। ফলস্বরূপ, তারা-উচ্চ-চাপ, উচ্চ-তাপমাত্রা, এবং অত্যন্ত ক্ষয়কারী পরিবেশের জন্য উপযুক্ত-যেমন পারমাণবিক বিদ্যুৎ কেন্দ্রে হিট এক্সচেঞ্জার এবং উচ্চ-চাপের রাসায়নিক ব্যবস্থা-যদিও তাদের উৎপাদন খরচ বেশি, এবং তাদের নমনীয়তা কাস্টমিক সীমা সংক্রান্ত।

ঢালাই টাইটানিয়াম খাদ টিউবটাইটানিয়াম প্লেটগুলিকে নলাকার আকারে ঘূর্ণায়মান করে এবং পরবর্তীতে তাদের একসাথে ঢালাই করে তৈরি করা হয়। তারা সাইজিংয়ের ক্ষেত্রে আরও বেশি নমনীয়তা অফার করে (বড় ব্যাস এবং দীর্ঘ দৈর্ঘ্যের জন্য অনুমতি দেয়) এবং কম খরচে আসে। এই টিউবগুলি মাঝারি-চাপ এবং অ-অত্যন্ত ক্ষয়কারী পরিবেশে-যেমন স্ট্যান্ডার্ড মেরিন হিট এক্সচেঞ্জার এবং ইন্ডাস্ট্রিয়াল কুলিং সিস্টেম-তে কার্যকরীভাবে কাজ করে যদিও ওয়েল্ড সিমগুলিকে ক্ষয়ের জন্য সংবেদনশীল বিন্দুতে পরিণত হতে ওয়েল্ডিং মানের উপর কঠোর নিয়ন্ত্রণ অপরিহার্য।

২. সঠিক গ্রেড নির্বাচন করুন

হিট এক্সচেঞ্জারের কার্যকারিতা নিশ্চিত করার জন্য টাইটানিয়াম অ্যালয় টিউবিংয়ের উপযুক্ত গ্রেড নির্বাচন করা কেন্দ্রীয় বিষয়।

• গ্রেড 1 টাইটানিয়াম টিউবিং সর্বোচ্চ ক্ষয় প্রতিরোধের কিন্তু সর্বনিম্ন যান্ত্রিক শক্তি প্রদান করে, এটিকে অত্যন্ত ক্ষয়কারী, কম{1}}চাপের পরিবেশের জন্য উপযুক্ত করে তোলে (যেমন সমুদ্রের জল বিশুদ্ধকরণ ব্যবস্থা)।
• গ্রেড 2 টাইটানিয়াম টিউবিং সবচেয়ে ব্যাপকভাবে ব্যবহৃত গ্রেড; এটি জারা প্রতিরোধের এবং যান্ত্রিক বৈশিষ্ট্যগুলির মধ্যে একটি সর্বোত্তম ভারসাম্য বজায় রাখে, ASTM B338 মান মেনে চলে এবং রাসায়নিক প্রক্রিয়াকরণ, সামুদ্রিক প্রকৌশল এবং বিদ্যুৎ উৎপাদনের মতো শিল্পগুলিতে বেশিরভাগ স্ট্যান্ডার্ড হিট এক্সচেঞ্জারের জন্য উপযুক্ত।
• গ্রেড 5 টাইটানিয়াম টিউবিং (Ti-6Al-4V) একটি উচ্চ-শক্তির খাদ যা ব্যতিক্রমী প্রসার্য এবং ফলন শক্তি দ্বারা চিহ্নিত করা হয়। এটি-উচ্চ-চাপ, উচ্চ-তাপমাত্রা, এবং উচ্চ-চাপ প্রয়োগের জন্য উপযুক্ত-যেমন মহাকাশ সেক্টরে হিট এক্সচেঞ্জার বা উচ্চ-চাপের রাসায়নিক চুল্লি-যদিও এর ক্ষয় প্রতিরোধ ক্ষমতা গ্রেড 2-এর তুলনায় সামান্য কম এবং খরচ বেশি।

ইন্ডাস্ট্রিয়াল হিট এক্সচেঞ্জার প্রজেক্টের 70% এর বেশি, গ্রেড 2 এর উচ্চতর খরচ-কার্যকারিতা এবং ক্ষয় প্রতিরোধের কারণে পছন্দের পছন্দ হিসেবে রয়ে গেছে।

III. যান্ত্রিক বৈশিষ্ট্য এবং চাপ প্রয়োজন

টাইটানিয়াম খাদ টিউবগুলির যান্ত্রিক বৈশিষ্ট্যগুলি অবশ্যই তাপ এক্সচেঞ্জারের অপারেটিং চাপ এবং তাপমাত্রার সাথে সামঞ্জস্যপূর্ণ হতে হবে। যান্ত্রিক বৈশিষ্ট্য এবং চাপ সামঞ্জস্যের প্রয়োজনীয়তা টাইটানিয়াম অ্যালয়গুলির বিভিন্ন গ্রেড জুড়ে উল্লেখযোগ্যভাবে পরিবর্তিত হয়; একটি নির্দিষ্ট তুলনা নীচের সারণীতে উপস্থাপন করা হয়েছে।

IV খরচ এবং সম্মতি

টাইটানিয়াম খাদ টিউব নির্বাচন করার সময় খরচ একটি গুরুত্বপূর্ণ ব্যবহারিক ফ্যাক্টর। সাধারণত, ঢালাই করা টাইটানিয়াম অ্যালয় টিউবগুলি বিজোড়ের তুলনায় 20% থেকে 30% কম ব্যয়বহুল, যা এগুলিকে বড়-স্কেল, মাঝারি-চাপের প্রকল্পগুলির জন্য উপযুক্ত করে তোলে।

গ্রেডের পরিপ্রেক্ষিতে, গ্রেড 2 টাইটানিয়াম অ্যালয় টিউবগুলি গ্রেড 5-এর তুলনায় বেশি খরচ-কার্যকর৷ যদিও গ্রেড 7 টাইটানিয়াম অ্যালয় টিউবগুলি মূল্যবান ধাতু সংযোজনগুলির অন্তর্ভুক্তির কারণে উচ্চ খরচ বহন করে, তারা বিশেষ পরিবেশে উচ্চতর জারা প্রতিরোধের অফার করে৷

নিয়ন্ত্রক সম্মতি নিশ্চিত করাও সর্বাপেক্ষা গুরুত্বপূর্ণ: ASTM B338 কনডেনসার এবং হিট এক্সচেঞ্জারগুলিতে ব্যবহৃত টাইটানিয়াম অ্যালয় টিউবগুলির জন্য মূল মান হিসাবে কাজ করে, 28 গ্রেডের টাইটানিয়াম এবং টাইটানিয়াম অ্যালয়েস কভার করে; ISO 18487-1 এবং DIN EN 3120 বিভিন্ন অঞ্চলে ব্যাপকভাবে উল্লেখ করা হয়। সম্মতি গ্যারান্টি দেয় যে টাইটানিয়াম অ্যালয় টিউবগুলি প্রতিষ্ঠিত গুণমান এবং সুরক্ষা প্রয়োজনীয়তাগুলি পূরণ করে, যার ফলে উপাদানের অ-সম্মতি থেকে উদ্ভূত অপারেশনাল ঝুঁকি এবং সম্ভাব্য ক্ষতিগুলি হ্রাস করা হয়।

উপসংহার

সংক্ষেপে, গ্রেড 2 এবং 5 হল হিট এক্সচেঞ্জারের জন্য সেরা পছন্দ: ভারসাম্যপূর্ণ কর্মক্ষমতা এবং খরচ সহ সাধারণ ব্যবহারের জন্য গ্রেড 2 এবং উচ্চ-চাপ এবং উচ্চ-তাপমাত্রার অবস্থার জন্য গ্রেড 5৷ টিউবের ধরন, অপারেটিং প্রয়োজনীয়তা, মাত্রা এবং সামগ্রিক খরচ বনাম সম্মতির উপর ভিত্তি করে নির্বাচন করুন।
